음향 방출 시스템
>

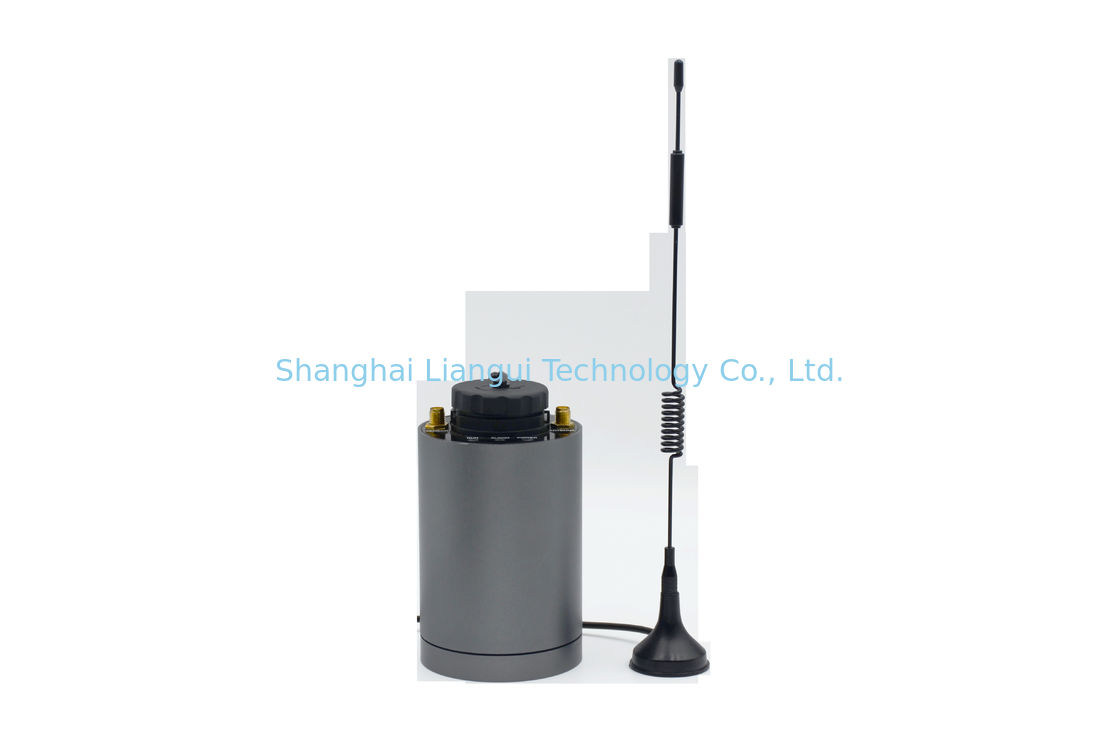

원격 음향 방출 상태 모니터링 시스템 RAEM1 무선 음향 방출 감지기

원격 음향 방출 상태 모니터링 시스템 RAEM1 무선 음향 방출 감지기

제품 세부 정보:
원래 장소: 중국
브랜드 이름: AE
인증: CE
모델 번호: 라엠1
자세한 정보
원래 장소:
중국
브랜드 이름:
AE
인증:
CE
모델 번호:
라엠1
적용:
균열 및 마모 모니터링
제품 이름:
원격 음향 방출 모니터
원리:
AE NDT 테스트
특징:
온라인 지속적 모니터링
구성:
로컬 또는 원격
기억 용량:
64G-512G
데이터 유형:
파형, 매개변수, 매개변수 정격.
입력 범위:
10K-1000KHz
신호 동적 범위:
70dB
AE 센서 유형:
프리앰프 내장 센서
강조하다:

High Light

강조하다:

무선 음향 방출 모니터링 시스템

,

RAEM1 음향 방출 모니터링 시스템

,

원격 음향 방출 모니터링 시스템

거래 정보
최소 주문 수량:
1개
제품 설명

RAEM1원격 음향 방출 모니터

(Threshold/Time Trigger, IoT-AE)

실제 가격은 구성에 따라 달라집니다.

제품원칙



음향 방출 테스트 기술은소음 방출 신호를 수신하고 분석하여 재료 성능을 평가합니다.또는 구조적 무결성입니다. 스트레스가 물질의 변형과 균열 확산구조적 장애의 중요한 메커니즘분쇄 메커니즘은 음향 방출 소스라고 합니다.음향 방출 소스에서 방출되는 탄력파는 마침내소음 방출 센서에 의해 감지 될 수 있는 표면 이동을 일으키는 재료의 표면. 센서는 기계적
소재의 진동으로 전기 신호가 발생하여 증폭됩니다.녹음된 음향을 분석하고 추론함으로써방출 신호, 재료의 음향 방출을 이해메커니즘



제품 소개

RAEM1 원격 음향 방출 (AE) 시스템은 세 가지 부분으로 구성됩니다. RAEM1 (AE 센서, 신호 획득, 통신), 플랫폼 (클라우드 서버, LAN, PC 또는 전화) 및 클라이언트 끝 (전화,PC 또는 화면).구조와 모드는 선택적이며 센서는 내부 또는 외부에서 사용할 수 있습니다.RAEM1 실린더에.



제품 구성

RAEM1 HW.png





RAEM1 기능 블록 도표



RAEM1 diagram.png

RAEM1 통신 네트워크

RAEM1 networks.png



정규 RAEM1 상위 표면 도입


정규 RAEM1 하드웨어 연결

RAEM1 HW CONNETION.png

기술 사양



채널 Qty 단일 채널
샘플링 비율 2M/s
샘플 해상도 16비트
신호 입력 범위 10K-1000KHz
신호 동적 범위 70dB
사용 가능한 센서 유형 통합 전 증폭기를 가진 센서: 통합 전 증폭기를 가진 센서
시스템 노이즈 ASL 30dB 이하
사용 가능한 파형 필터링 후 원본 또는 파동 형태
AE Hits 매개 변수 데이터 도착 시간, 진폭, 윙 다운 수, 에너지, 상승 시간, 기간, RMS 및 ASL
출력 데이터 유형 파동 형태, 매개 변수 및 매개 변수 등급
매개 변수 등급 강도 수준, 활동 수준 및 강도 및 활동 통합 수준
로컬 데이터 저장 용량 64G ~ 512G
데이터 전송 모드 4G, 와이파이, 이더넷, RS485
전원 공급 외부 전원 공급 12V DC 또는 배터리
작동 온도 -20°C ~ +50°C
보호등급 IP65
실린더 크기: φ62mm, 높이 50mm
소재 알루미늄 합금으로 된 몸체, 메그메티즘으로 된 바닥
근로시간 24시간 연속





주요 응용 분야



1일시적이고 정적인 AE 신호를 획득합니다.정적 신호는 지속되거나 회복됩니다.t 한 번 발생하면 사라집니다. 예를 들어 베어링 마모, 파이프라인 밸브 누출, 절단 도구 마모

2,AE 히트 매개 변수 ( 도착 시간, 진폭, 수, 지속 시간) 및 특성 시간 매개 변수 (RMS, ASL, 에너지) 는 균열, 로프 파열,손상 탐지 및 상태 모니터링;

3전형적인 응용 프로그램: 구조 균열 균열 모니터링, 누출, 회전 기계 장애 탐지, 절단 도구 마모 모니터링, 로프 파기 모니터링,다리 구조의 중요한 점 모니터링, 컨테이너 파이프 라인 균열 확장 모니터링, 저장 탱크 바닥 AE 모니터링, 석탄 드릴 파이프 모니터링, 경사 지질 구조 모니터링,고전압 케이블 부분 방출 모니터링 등.


포장 및 운송


FAQ

1가격 조건은?
광저우 FOB


2- 보증 기간은 얼마죠?
운송 날짜 이후 12개월


3- 배달 날짜는 언제야?
T / T 지불을 받은 후 30-45 일.


4어떻게 고장 부품에 대해 처리 할 수 있는지 보증 기간을 초과하면?
고객은 우리의 테스트와 유지보수를 위해 결함된 부품을 반환 할 수 있습니다. 모든 물류 비용과 유지보수 수수료는 고객의 비용으로해야합니다.
