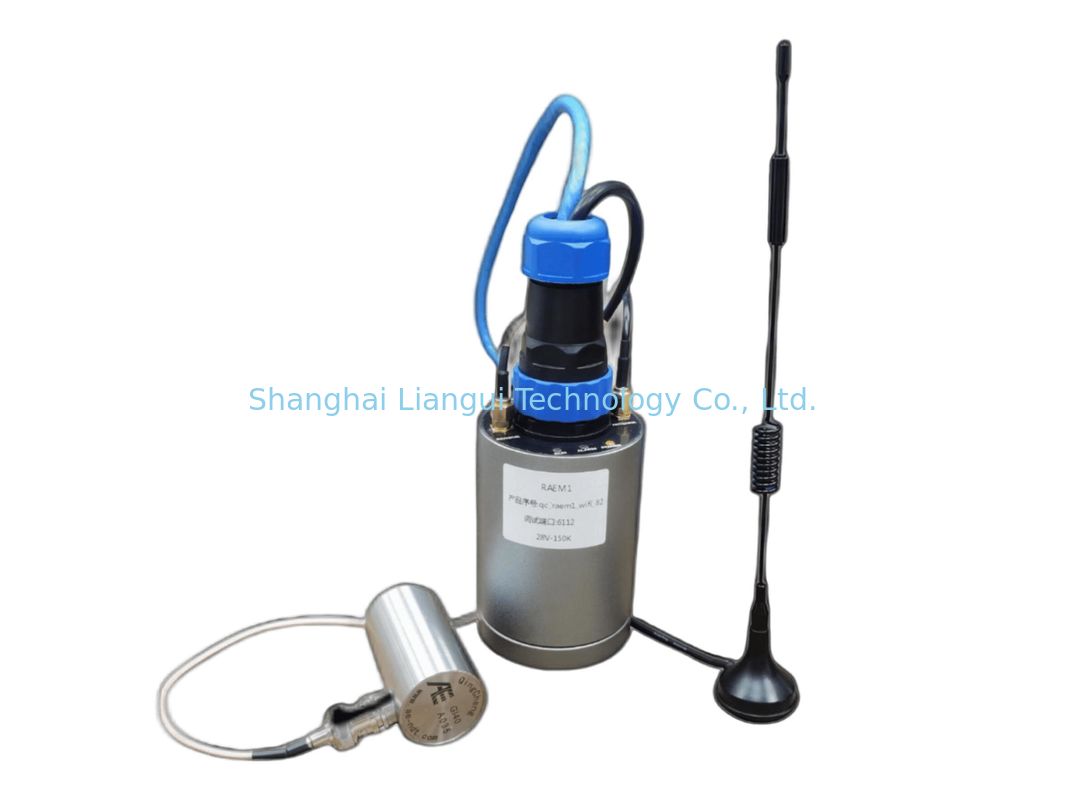

RAEM1 모니터는 음파 (음향 방출) 기술을 기반으로 개발되었고 리눅스 OS가 수 있었
그것이 장기 안정 운전을 달성하게 합니다. 치잉정 이엇 클라우드 플랫폼에 결합되어 그것은 더를 만날 수 있습니다
애플리케이션을 위한 다른 요구조건.
RAEM1 : 신호 포착, 분석과 데이터 통신을 통합하기
알루미늄 합금 외피, 세련되지 못한 건축, 작은 사이즈와 경량
다수 획득 모드 : 봉투 인수, 연속적 매개 변수 인수, 차 인수,
그리고 예정된 인수
리눅스 시스템을 기반으로 하는, 고안정성과 철저한 보안
탄력적 채널 조합 : 다채널 조합 최고 36까지 채널로서 독립적으로 사용되거나 사용될 수 있습니다
한계 트리거 또는 타임 트리거
5G 모듈과 2.5G 와이파이 모듈, 전송 속도 최고 120Mbps까지와 전송거리 최고 100m
100 Mb / S 네트워크 포트, 최대 전송 속도 : 100Mbps
데이터 스토리지를 위해 512G까지 확대될 수 있는 짜맞춘 64G SD 메모리 카드
데이터는 고객에 의해 필요에 따라 특별한 서버 집합에 업로드될 수 있고, 또한에게 업로드할 수 있습니다
디스플레이와 분석을 위한 치잉정 클라우드 플랫폼 또는 알리 클라우드 플랫폼. 그것은 또한 직접적으로 SWAE에 보내질 수 있습니다
실시간 분석과 처리를 위한 소프트웨어
센서는 안에 구축되거나 밖에 구축될 수 있습니다
AE 검출기, 싱글 채널 검출기와 다중 채널 검출기로서 사용될 수 있습니다
기술적인 매개 변수 |
|||
채널 | 한 개이거나 다채널 | 표본화 정확도 | 16비트 |
트리거 방법 | 한계 / 타임 트리거 | 시스템 잡음 | <30db> |
샘플링률 | 채널 당 Max.2M/s | 다이내믹 레인지 | 70dB |
등급을 보호하세요 | IP65 | 입력 대역폭 | 10KHz-800KHz |
아날로그 필터 |
고주파 려파기 : 30KHz, 125KHz 저역 필터 : 80KHz, 175KHz |
||
디지털 필터 |
0KHz~1000KHz 이내에 임의의 값은 자유로이 설정될 수 있습니다, 고역 통과, 로우 패스, 통과폭 |
||
센서 | 세가지 짜맞춘 전치증폭기 센서 선택 :28V40dB,12V34dB,5V26dB | ||
데이터 출력 | 파형, AE 매개 변수와 매개 변수 평가 | ||
AE 매개 변수 | 도착 시간, 크기, 총수, 에너지, 상승 시간, 지속 기간, RMS, ASL | ||
SD는 카드를 냅니다 | 64G (512G까지 확대될 수 있습니다) | ||
Comm 방법 | 4G, 네트워크 포트, Wi-Fi,RS485 (NB-IOT, 로라 등으로. 주문 제작됩니다) | ||
일하는 임시. | -20C~60C (와이파이 버전 : 0C~60C) | ||
전원 공급기 | 배터리 또는 외부 전력 공급 장치 (DC 12V) | 중량 | 220g (내장된 배터리 / 센서 없이) |
사이즈 (D x H) | 62 밀리미터 X 100 밀리미터 (내장된 배터리 / 센서 없이) | ||
설치 | 자기를 띠 근거하고 목표의 표면에 흡수될 수 있습니다 |
